В звездоподобных условиях термоядерного синтеза ключевую роль играет плазма – раскаленный ионизированный газ температурой в сотни миллионов градусов! Сдерживать эту энергию внутри вакуумной камеры токамака помогают мощные магнитные поля. Особенно важен ток плазмы, достигающий мегаампер: он одновременно подогревает плазму и формирует магнитную "муфту", удерживающую частицы. Максимально точный мониторинг этого параметра в реальном времени – фундамент надежной работы будущего термоядерного реактора.
Уязвимость традиционных измерений
Даже малейшие колебания тока грозят потерей стабильности и потуханием плазмы. Десятилетиями для замеров применялись индуктивные пояса Роговского и датчики Холла. Однако требования к новым установкам, работающим в длительных режимах будущих электростанций, выявили их ограничения.
Проблемы классической диагностики
Индуктивные сенсоры фиксируют лишь скорость изменения тока, требуя сложного интегрирования. При мощном излучении и долгих импульсах это порождает нарастающую погрешность ("дрейф"). Холловские датчики хоть и измеряют поле локально, но крайне чувствительны к паразитным магнитным "шумам" токамака, маскирующим полезный сигнал.
Оптоволокно в роли спасителя
Решение для уникального токамака Т-15МД принесли исследования отечественных физиков! Они усовершенствовали концепцию оптоволоконного датчика тока (ОДТ), использующего магнитооптический эффект Фарадея. Суть в том, что магнитное поле тока плазмы закручивает плоскость поляризации света, распространяющегося по оптическому волокну, обернутому вокруг плазменного шнура. И угол поворота прямо зависит от силы тока!
Преимущества новой технологии
Этот прорывной подход обладает чудесными свойствами: измеряет ток напрямую без интегрирования, не боится электромагнитного "смога", не требует гальванической изоляции из-за диэлектрической природы оптоволокна. По сути, один простой волоконный виток объединил лучшие черты и индуктивных колец, и точечных датчиков Холла!
Т-15МД: испытательный полигон будущего
Площадкой для внедрения стал токамак Т-15МД в НИЦ "Курчатовский институт" – крупнейшая в России термоядерная установка. Она одновременно служит плацдармом для применения знаний проекта ИТЭР и лабораторией для отработки технологий перспективного термоядерного источника нейтронов.
Прорыв в диагностике плазмы
Ученые Курчатовского института, МФТИ и МИФИ совершили значительный шаг вперед! Они не просто задействовали известный эффект, а разработали его усовершенствованную, намного более надежную схему применения. Изучив передовой мировой опыт работы оптоволоконных датчиков тока (ОДТ) на установках-лидерах, таких как JET (Европа), EAST (Китай) и WEST (Франция), команда представила инновационную двухпроходную отражательную систему. Ее сердце — принцип интерферометрии, зондирование на промежуточной частоте.
Принцип работы инновационной системы

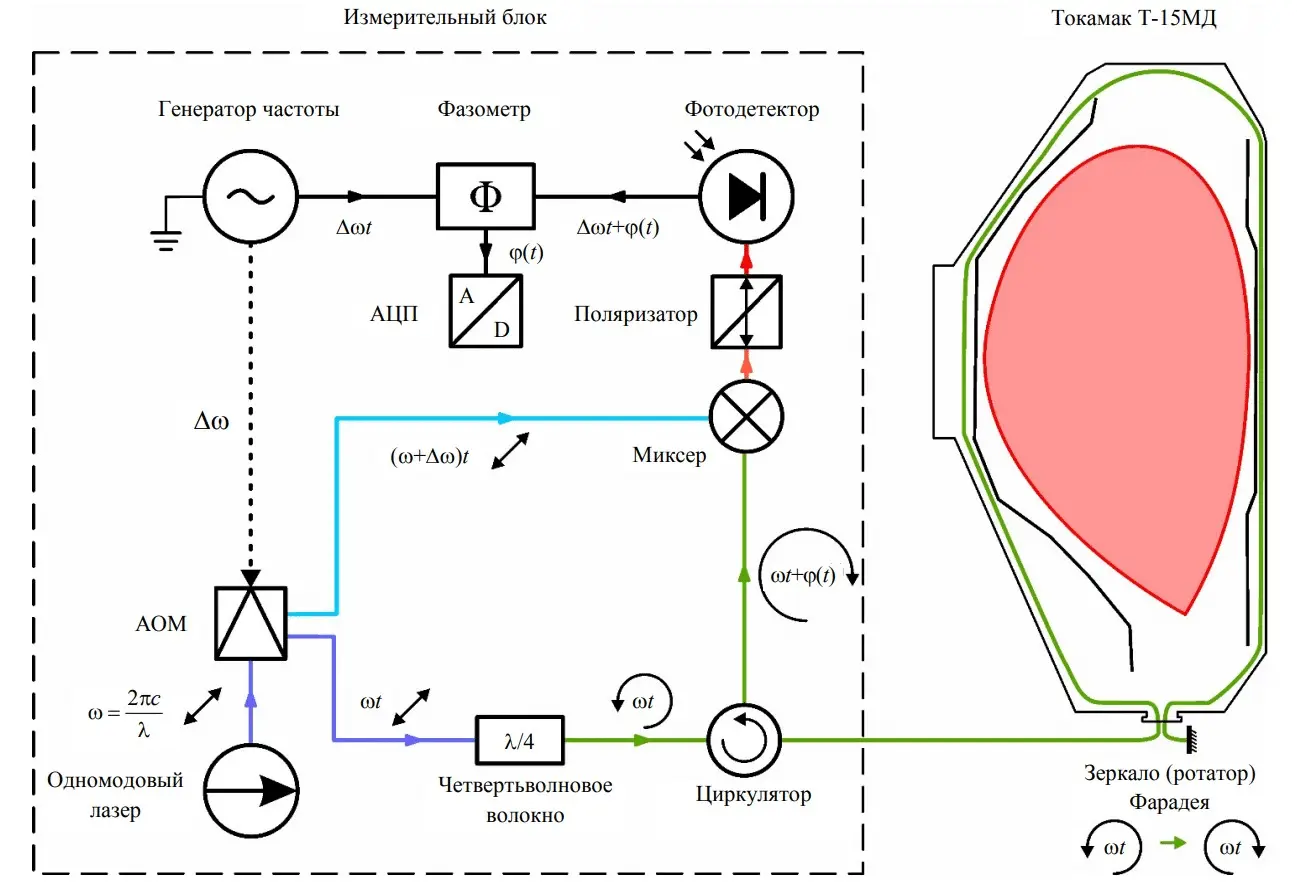

Секрет новой схемы — лазерный луч специальной круговой поляризации. Сначала он проходит через акустооптический модулятор, который разделяет его на два когерентных пучка. Опорный луч получает небольшой частотный сдвиг. Измерительный же луч устремляется по оптоволокну, аккуратно проложенному внутри вакуумной камеры токамака и опоясывающему плазму. Достигнув конца контура, луч отражается от уникального фарадеевского зеркала, меняя направление вращения, и отправляется обратно тем же путем.
Преимущества двойного прохода
Этот двойной путь дает двойную выгоду: он удваивает полезный эффект фарадеевского вращения и, что критически важно, нейтрализует паразитные влияния механических вибраций и напряжений в волокне! На выходе измерительный луч встречается с опорным. Это открывает прекрасную возможность: отказаться от вычисления угла поворота поляризации через интенсивность света на детекторе и перейти к прямому измерению разности фаз между лучами. Эта ключевая разность фаз с высочайшей точностью напрямую связана с углом Фарадея, а значит, и с током плазмы!
Качественный скачок в измерениях
Подобный переход от амплитудных измерений к фазовым на промежуточной частоте революционно улучшает систему. Он кардинально расширяет диапазон измерений, обеспечивает выдающуюся помехоустойчивость и впечатляюще повышает общую точность диагностики.
Перспективы для будущих исследований
Согласно расчетам, новая концепция обещает измерять ток плазмы в токамаке Т-15МД на всем проектном диапазоне – вплоть до фантастических 2 мегаампер! При этом погрешность не превысит 0,5 килоампера, а временное разрешение составит всего около 100 микросекунд. Эти характеристики не просто достаточны для стабильного удержания плазмы — они открывают двери для детального изучения молниеносных процессов: развития неустойчивостей и срыва разряда. «Оптоволоконный датчик — это прецизионная оптическая диагностика для измерения тока, — с гордостью отмечает Георгий Саранча (МФТИ, НИЦ «Курчатовский институт»). — Он главный претендент на роль основного инструмента для токамака-реактора, превосходя электромагнитные аналоги. Переход к интерферометрическому методу на промежуточной частоте решает недостатки классических схем измерения угла Фарадея». Моделирование подтвердило: с учетом всех известных помех сигнал будет отражать реальный ток плазмы с минимальной погрешностью благодаря сверхточным фазовым измерениям.
Оригинальность представленного исследования заключается в изобретательном подходе, который гармонично соединяет детальное изучение мировых разработок с созданием уникальной измерительной схемы. Эта схема тщательно рассчитана под специфику установки Т-15МД и полностью отвечает жестким требованиям термоядерных реакторов нового поколения. Вывод измерений из области поляриметрии в надежную сферу методов интерферометрии представляет собой блестящий шаг вперед, существенно опережающий решения, использованные в ранних оптоволоконных датчиках.
Перспективы и будущее диагностики
Данная инновационная методика уверенно укрепит положение ОДТ в качестве ключевого инструмента для точных измерений в токамаках-реакторах. Здесь исключительная надежность и безупречная точность диагностики становятся основой для максимальной безопасности, стабильной работы и высокой окупаемости проекта. Команда исследователей с энтузиазмом готовится к следующему важнейшему шагу: завершается создание и скоро начнутся стендовые испытания прототипа устройства. Его успешная проверка откроет путь к установке непосредственно на токамак Т-15МД для финального подтверждения концепции в реальных условиях эксперимента.
Реализация и признание
Предложенная стратегия – это яркий пример превосходного синтеза передовых мировых наработок с авторским видением измерительной схемы. Эта схема создана специально для комплекса Т-15МД и с большим оптимизмом смотрит в будущее, соответствующее нуждам термоядерных реакторов завтрашнего дня. Переключение методики измерений с поляриметрии на точные интерференционные методы – это прорывное улучшение, выделяющее разработку на фоне прошлых решений с оптоволоконными датчиками.
Преимущества нового подхода по-настоящему раскроются в реакторных токамаках, где ОДТ имеет все шансы стать ведущим инструментом диагностики. Бескомпромиссная надежность и высочайшая точность измерений становятся краеугольным камнем для безупречного уровня безопасности и выдающейся эффективности, включая коммерческий потенциал проекта. Совсем скоро исследовательская группа перейдет к захватывающему этапу: разработке и проверке прототипа устройства в лабораторных условиях. Его успешные испытания станут отправной точкой для апробации системы прямо на токамаке Т-15МД, где она продемонстрирует все свои возможности в ходе реального эксперимента.
