Современные задачи в области измерения микроскопических поверхностей немыслимы без технологий, обеспечивающих высочайшую точность. При создании оптических элементов для космоса, микроэлектроники или высокоточной машиностроительной продукции важно выявлять даже самые малейшие изъяны на поверхности. Особенно остро этот вопрос стоит там, где речь идет о поверхностях, качество которых должно соответствовать стандартам нанометрового, а порой и субнанометрового уровня.
Среди методов, позволяющих проводить бесконтактное трехмерное сканирование таких объектов с непревзойденной точностью, можно выделить фазосдвигающую интерферометрию. Данный метод широко применяется для строгого контроля изделий, ведь его точность доходит до одного нанометра. Однако практическая реализация фазосдвигающей интерферометрии требует высокой точности калибровки, особой устойчивости к шуму и минимизации вибраций, что заметно осложняет задачу на производстве.
Новые горизонты: не-фазосдвигающий подход
В условиях производства и исследований возрастающий интерес вызывают не-фазосдвигающие методы. Их главная особенность — отсутствие необходимости механического перемещения элементов, а значит, упрощение конструкции и существенное ускорение процессов измерений. Это позволяет не только экономить время и ресурсы, но и получать достоверные результаты практически сразу, минимизируя влияние посторонних факторов.
Определяющее преимущество таких методов состоит в том, что анализ ведется по статичным интерференционным полосам. Однако их применение сопряжено с одной важной проблемой: в реальных условиях неизбежно возникают шумы (электронные искажения камеры, лазерные флуктуации, микровибрации оборудования). Влияние внешних шумов, к сожалению, способно снижать точность, а бывает — и вовсе препятствовать обработке данных. Поиск ответа на этот вызов стал стимулом для российской научной группы.
Инновационный алгоритм от МТУСИ и МФТИ
Исследователи МТУСИ и МФТИ, среди которых Владимир Топоровский, сосредоточились на задаче создания более устойчивого к шумам, быстрого и точного алгоритма анализа карт интерференционных полос. Именно эти полосы — чередующиеся светлые и темные образы, появляющиеся в результате интерференции света, отраженного от исследуемой оптической поверхности — содержат подробную "карту рельефа" образца. По их форме и отклонениям от ровных линий определяются мельчайшие дефекты и искажения.
Разработанная группой новая модификация алгоритма основана на принципах не-фазосдвигающей интерферометрии, лежащей в основе таких приборов, как интерферометр Физо. Этот тип многолучевых интерферометров давно используется по всему миру при итоговом контроле производства оптических деталей благодаря точности, надежности и универсальности. Новый алгоритм был специально адаптирован с учетом типовых российских условий работы и видов шумов, что позволило достичь поразительных результатов по сравнению с существующими зарубежными аналогами.
Преимущества и перспективы метода
Главное достоинство новой разработки — способность устойчиво функционировать даже при значительном уровне шумов: электронных, световых и механических. Алгоритм не только не проигрывает мировым аналогам, но в ряде случаев уверенно опережает их. Важно, что вычислительная эффективность существенно выросла — измерения поверхности осуществляются в режиме реального времени, что открывает перед производителями оптики широкие возможности автоматизации процесса контроля качества.
Особое внимание уделено универсальности применения: алгоритм позволяет анализировать не только крупные элементы оптических систем, но и микроскопические структуры, включая волоконно-оптические компоненты. Такой прогресс значительно ускоряет процедуру тестирования новых разработок и проведение массового контроля при производстве сложнейших изделий.
Вклад российских ученых и будущее развития
Научный коллектив МТУСИ и МФТИ под руководством опытных специалистов, включая Владимира Топоровского, совершил весьма значимый шаг вперед в области инструментального контроля. Это открывает принципиально новые перспективы для целого ряда отраслей — от космических и оборонных технологий до микроэлектроники и медицины. Международное научное сообщество с интересом следит за результатами этих исследований и признает их вклад в развитие высокоточных оптических технологий.
В дальнейшем команда ученых планирует совершенствовать методику, расширяя диапазон анализируемых объектов и улучшая интеграцию алгоритма в промышленные системы. Уже сегодня данный подход может стать основой для отечественных и международных проектов по созданию инновационных систем контроля качества, что укрепляет позиции России на мировой арене.
Разработанная схема анализа содержит четыре последовательных шага. Начальный этап реализует сглаживание небольших шумовых дефектов на интерференционных изображениях, где применяется адаптивное скользящее среднее: алгоритм анализирует и усредняет яркость рядом расположенных точек. Следующий шаг — устранение выраженных помех с помощью быстрого преобразования Фурье, благодаря чему основной сигнал изображения сохраняется без искажений. На третьем этапе вычисляются экстремальные значения — определяются самые яркие и самые темные участки полос. Завершающий — четвертый этап — это полиномиальная аппроксимация, посредством которой полосы становятся гладкими, что заметно увеличивает точность и качество итоговой реконструкции изображения.
Проверка работы алгоритма на практике
Экспериментальное тестирование нового метода проведено на 30 всевозможных материалах и типах поверхностей. Было установлено, что разработанный алгоритм великолепно воспроизводит интерференционную картину, почти не уступая профессиональному оборудованию. Главная погрешность профиля поверхности составила менее двух процентов по сравнению с результатами, зафиксированными на стандартизированном интерферометре Zygo при нормальных условиях эксперимента.
Возможности и преимущества современного подхода

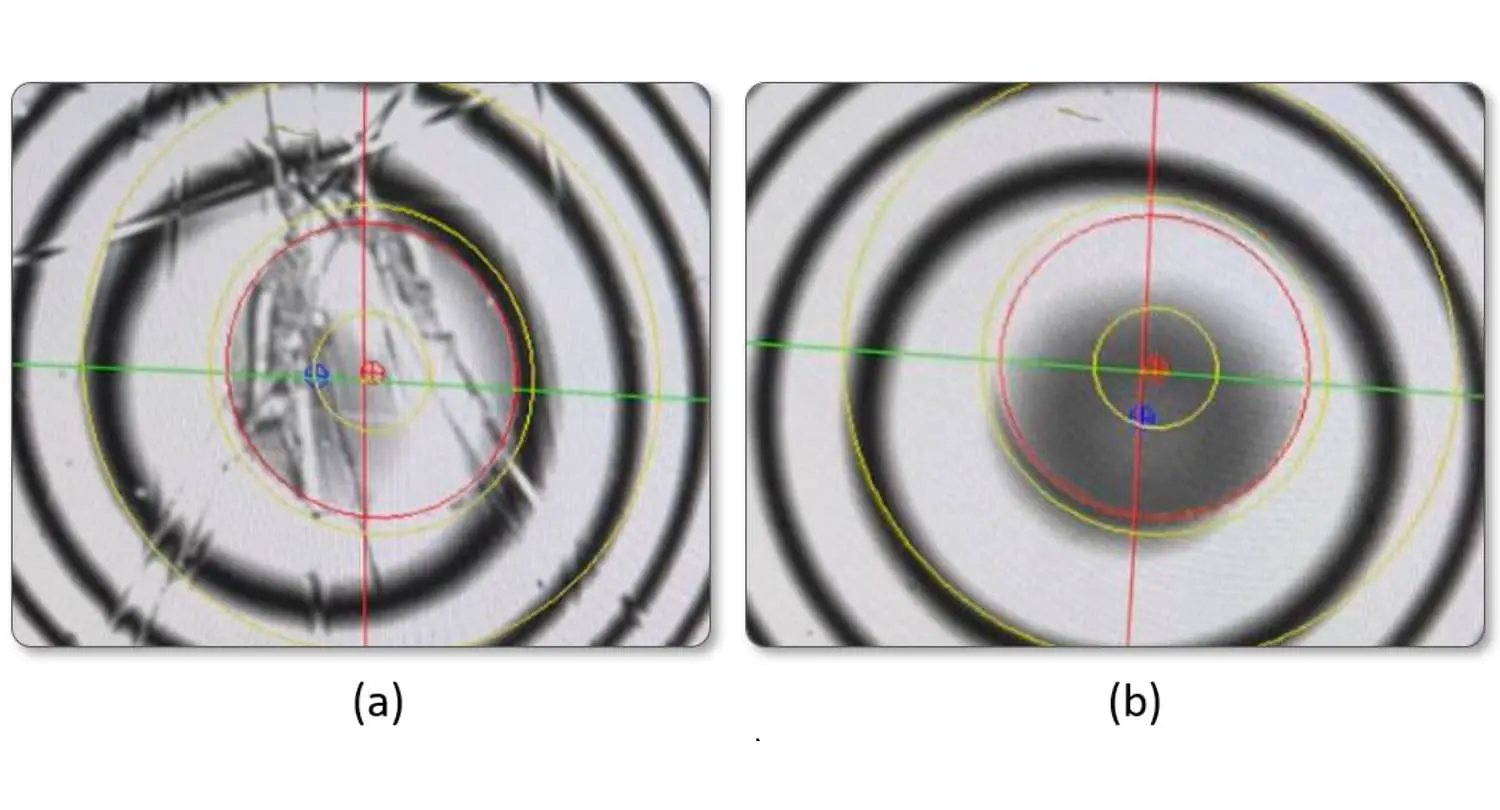

Новая методика способна распознавать и обрабатывать до полусотни полос на двумерном изображении с разрешением 256 пикселей. Это значительный шаг вперёд относительно существующих ранее решений. Недостатки, связанные с загрязнениями кадра, такими как пыль, поверхности с царапинами или частичные искажения полос, алгоритм устраняет уверенно и без потерь данных. Тестирование на различных уровнях цифровых шумов продемонстрировало устойчивость метода: даже при показателе шума, равном 280 условных единиц, точность встроенной реконструкции остаётся на очень высоком уровне. Благодаря высокой скорости обработки данных система может анализировать форму волнового фронта до тридцати раз за одну секунду. Это позволяет реализовать современные методики оценки с возможностью работать в режиме реального времени.
Ограничения и перспективы развития
Как и у любого технического решения, присутствуют определённые пределы применения. Алгоритм даёт оптимальный результат только в случаях, когда уровень шума не превышает установленных значений — при превышении порога технология не способна корректно распознавать характерную структуру интерференционной картины. Существенно и то, что необходимое количество циклов обработки средним и преобразованием Фурье следует выбирать индивидуально, полагаясь на экспертную оценку. Уже планируется переход к полной автоматизации: в будущем система самостоятельно определит требуемые параметры для каждого случая, исключая участие человека. К тому же, в числе ближайших целей — внедрение искусственных нейронных сетей для дальнейшего увеличения эффективности и интеллектуализации обработки. Всё это позволит расширить горизонты применения новой разработки и сделать точные измерения стандартом для широкого круга прикладных задач.
Перспектива внедрения и новые горизонты
Современный прогресс в области цифровых технологий уверенно открывает перед исследователями и инженерами широкий спектр новых возможностей. Совершенствование алгоритмов анализа интерференционных изображений с учетом автоматизации, применения нейросетей и поддержания высокой производительности позволяет использовать данную технологию не только в лабораторных условиях, но и для решения вызовов в сфере промышленности, оптики, биомедицины. Уверенная и эффективная работа метода гарантирует стабильные высокоточные измерения, а положительные результаты многочисленных экспериментов подтверждают актуальность и перспективность дальнейшей работы в этом направлении. Новаторский подход содействует развитию науки и технологий, повышая уровень практических решений и вдохновляя на новые достижения.
Группа исследователей из МТУСИ и Физтеха разработала инновационный метод, выступающий в роли эффективной и надежной замены классической фазосдвигающей интерферометрии. Новая технология отличается значительно более простой установкой, обеспечивает повышенную устойчивость к внешним помехам и при этом сохраняет высокую точность измерений. Благодаря внедрению обновленного алгоритма теперь доступен анализ даже самых сложных поверхностей в режиме реального времени, среди которых можно выделить и торцы оптических волокон.
Применение современных алгоритмов
Эта современная разработка позволяет быстро и четко получать данные о структуре исследуемых объектов, что существенно расширяет спектр применения оптических измерений в науке и промышленности. Новый подход открывает дополнительные возможности для изучения микрообъектов и контроля технологических процессов, что становится особенно актуальным для высокоточных областей. Использование инновационного алгоритма делает возможным мгновенную обработку данных и оперативное принятие решений в ходе экспериментов.
Преимущества для промышленности и науки
Решение от МТУСИ и Физтеха не только упрощает задачу контроля качества, но и делает процесс измерений доступнее, надежнее и технологичнее. Улучшенные технические характеристики метода, гибкость реализации и оптимизация под современные вызовы позволяют существенно повысить производительность и точность анализа. Это вдохновляет на новые открытия и поможет создать еще больше высокотехнологичных продуктов и решений для различных отраслей.
